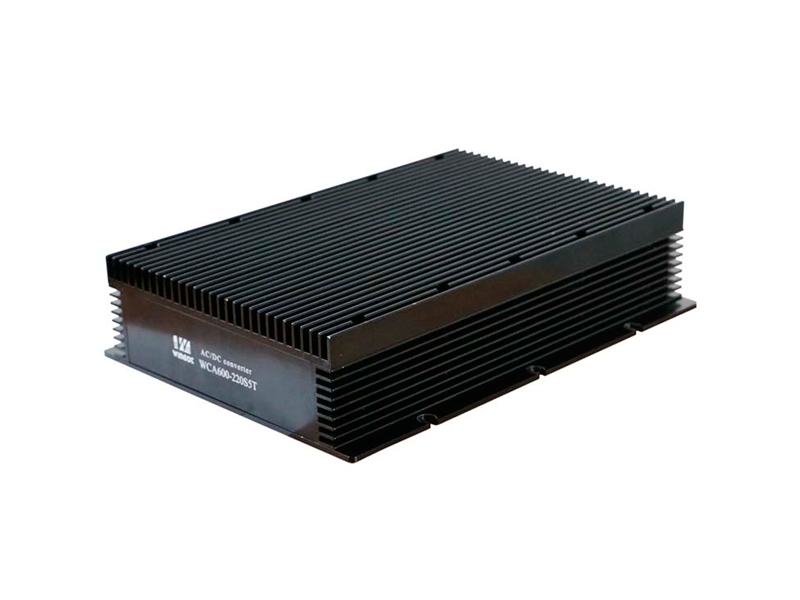

典型性能
◆ 500-1000W输出功率
◆ 宽电压输入
◆ 接线端子出线方式，安装方便
◆ 产品尺寸12.99X9.53 inches(330X242X73.5mm)
◆ 集成一体化电源，整体灌封
◆ 六面金属屏蔽
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vac |
165(200Vdc)-265(375Vdc) |
|
|
输入频率 Hz |
45-65 |
|
|
输出电压精度 % |
±1 |
|
|
负载调整率 % |
±1.5 |
|
|
电压调整率 % |
±0.8 |
|
|
动态响应 （过冲/恢复时间） |
±4%Vo/400us |
|
|
纹波/噪声（mV） |
Vo≥48Vdc：200 |
|
|
Other：100 |
||
|
工作壳温 |
-25℃ - +85℃ |
|
|
开关频率KHz |
100-300 |
|
|
短路保护 |
长期短路自恢复 |
|
|
隔离耐压 |
输入-输出：1500Vac |
|
|
输入-壳：1500Vac |
||
|
输出-壳：500Vdc |
||
|
MTBF |
5×105 |
|
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
|
热阻特性 |
热阻 |
冷却方式 |
|
1.26℃/W |
自然风冷 |
|
|
1.05℃/W |
0.5M/S |
|
|
0.77℃/W |
1M/S |
|
|
0.57℃/W |
1.5M/S |
|
|
0.47℃/W |
2M/S |
|
注：热阻特性是否要改降额曲线
产品选型
|
型号 |
输入电压 V |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
|
WCA500-220S12 |
165-265Vac 200-375Vdc |
12 |
41.6 |
86 |
2200 |
|
WCA500-220S15 |
15 |
33.3 |
86 |
2200 |
|
|
WCA500-220S24 |
24 |
20.8 |
88 |
1000 |
|
|
WCA500-220S28 |
28 |
17.8 |
88 |
1000 |
|
|
WCA500-220S48 |
48 |
10.4 |
88 |
470 |
|
|
WCA700-220S12 |
12 |
58.3 |
86 |
2200 |
|
|
WCA700-220S24 |
24 |
29.2 |
88 |
1000 |
|
|
WCA700-220S28 |
28 |
25 |
88 |
1000 |
|
|
WCA700-220S48 |
48 |
14.5 |
88 |
470 |
|
|
WCA1000-220S24 |
24 |
41.6 |
88 |
1000 |
|
|
WCA1000-220S28 |
28 |
35.7 |
88 |
1000 |
|
|
WCA1000-220S48 |
48 |
20.8 |
88 |
470 |

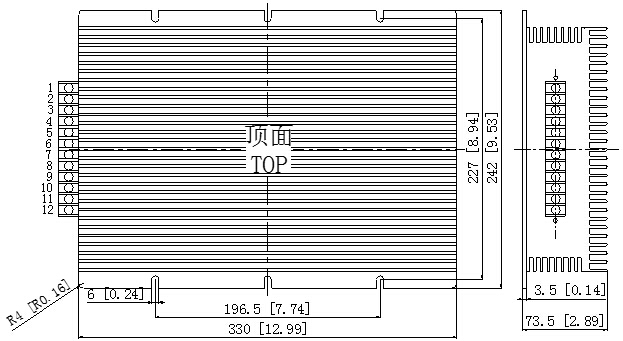

外型尺寸
管脚定义
|
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
|
功能 |
L |
N |
FG |
NC |
-Vo |
-Vo |
|
描述 |
火线 |
零线 |
接大地 |
空管脚 |
输出负 |
输出负 |
|
管脚 |
7 |
8 |
9 |
10 |
11 |
12 |
|
功能 |
-Vo |
-Vo |
+Vo |
+Vo |
+Vo |
+Vo |
|
描述 |
输出负 |
输出负 |
输出正 |
输出正 |
输出正 |
输出正 |
